ناودانی

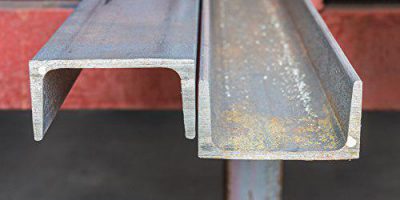

پروفیل ناودانی با مقطع فولادی که از نورد بیلت هایی از جنس فولاد کربنی ساخته شده و شکل سطح مقطع آن از یک جان افقی و و دو بال عمودی به شکل حرف U انگلیسی تشکیل شده که در زوایه های داخلی مقطع انحنای گردی دارد.

ناودانی ها به علت شکل هندسی مناسب، یکی از پروفیل‌های معروف و پرکاربرد در صنعت و ساختمان به‌حساب می‌آیند. از جمله پروفیل‌های بازی که کاربرد فراوانی در ساخت پایه و قاب‌های سازه‌ها دارند ناودانی است. در این مطلب به شما خواهیم گفت ناودانی چیست .ناودانی صنعتی و ساختمانی یک پروفیل است که از نظر شکل هندسی شبیه U انگلیسی است. سطح مقطع ناودانی از یک جان به صورت افقی و دو بال به صورت عمودی تشکیل شده است، توجه داشته باشید که زاویه‌های داخلی مقطع پروفیل ناودانی حالت گردی دارند.

ناودانی چیست ؟
پروفیل ناودانی با مقطع فولادی که از نورد بیلت هایی از جنس فولاد کربنی ساخته شده و شکل سطح مقطع آن از یک جان افقی و و دو بال عمودی به شکل حرف U انگلیسی تشکیل شده که در زوایه های داخلی مقطع انحنای گردی دارد. این پروفیل در گروه پروفیل های باز قرار می گیرد و جزو پروفیل های صنعتی و ساختمانی می باشد که با مقطع باز تولید می شود.

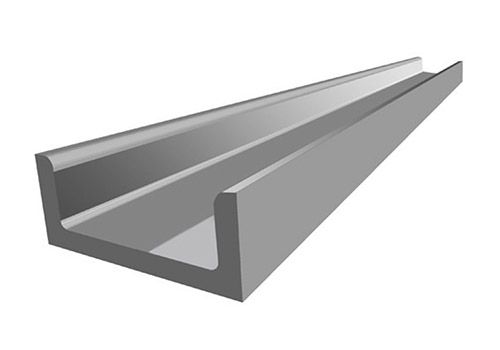

پروفیل ناودانی

مشخصات ناودانی
معمولا به شکل شاخه ای و بعضا به صورت برش خورده در قطعات کوچک که گل میخ نامیده می شود، عرضه می گردد.ناودانی ها دارای دو مشخصه طول بال و ضخامت بال هستند که در واقع هر کدام از سطح مقطع های عمود بر هم را بال می نامند و براساس طول بال و ضخامت و بر حسب میلیمتر طبقه بندی می شوند. به طور معمول از ناودانی با بالهای موازی هم در ساختمان سازی استفاده می گردد ولی نوع بال غیرموازی و یا مخروطی نیز وجود دارد که کاربردهای خاص خود را دارا می باشد. پروسه تولید ناودانی ها در گذشته به صورت پرسی بوده، به این صورت که یک ورق فولادی از عرض ورق دوبار خم شده و به صورت عمود برهم، تشکیل ناودانی می داد ولی اکنون به صورت درجا (فابریک) از همان ابتدا به شکل ناودانی تولید می گردد.

کاربردهای ناودانی
شکل ناودانی ها ، ساختاری برتر برای پروژه های ساختمانی فراهم می کند، و این محصول ایده آل برای فریم و پایه های مورد استفاده در ماشین آلات ، اسکلت کامیون ، چارچوب ، ترمیم بناهای معماری ، تشکیلات دریایی ، ساختمان ، تجهیزات ساخت و ساز و غیره بسیار مناسب می باشد.پروفیل ناودانی ها بسته به کاربرد آن به انواع ” C ” و ” U ” طبقه بندی شده اند .از این رو دو استاندارد ابعادی UPE و UPN وجود دارد . UPE برای ناودانیC با بالهای موازی و UPN برای ناودانیU با بالهای مخروطی ااستفاده می شوند.شکل ظاهری این محصول موجب شده تا در مصارف متنوعی مورد استفاده قرار گیرند. از جمله این مصارف می توان به موارد زیر اشاره کرد :
  • ماشین آلات
  • چارچوب
  • ترمیم بناهای معماری
  • ساختمان
  • تجهیزات ساخت و ساز
  • تشکیلات دریایی
  • کاربرد در تیر و ستون های ساختمانی
  • ساخت خرپاها
  • اسکلت کامیون
  • تجهیزات ساخت‌وساز
انواع ناودانی
به طور کلی به سه صورت زیر است
  1. اروپایی
  2. هم وزن اروپایی
  3. ساختمانی
ناودانی اروپایی ( UNP )
UNP یا همان ناودانی اروپایی یکی از پروفیل های ناودانی در کشور است که در مقایسه با سایر ناودانی های موجود در بازار وزن سنگین تری دارد.به طور معمول از ناودانیUNP بیشتر در پروژه های بزرگ یا پروژه های صنعتی که به این نوع از ناودانیUNP  نیاز دارند استفاده می شود ، به این خاطر که ناودانیUNP  ازضخامت بیشتری برخوردار است بنابراین وزن بیشتری نیز دارد.و کاربردهای آن عبارت است از :
  1. تکی و یا جفت در باد بندها
  2. به شکل تکی و دوبل در تیر ها
  3. به صورت جفت و به شکل قوطی در ستون ها
  4. به شکل جفت در ساخت خرپا
انواع ناودانی از لحاظ وزن
انواع ناودانی از نظر وزن به شرح زیر است:
سنگین
ناودانی سنگین از لحاظ وزن و ابعاد تعریف شده کاملا با جدول اشتال برابر می‌باشد. به عبارتی این محصول براساس اندازه‌های ثبت شده در جدول محاسباتی تولید می‌گردد.به ناودانی اروپایی و هم وزن اروپایی، ناودانی سنگین می‌گویند.
سبک
یعنی ناودانی که وزن آن از وزن تعریف شده در جدول استاندارد اشتال کمتر می‌باشد.ناودانی ساختمانی می‌تواند سبک و سنگین باشد، اما به طور کلی از دو نوع بالا سبک‌تر است.
انواع ناودانی ازلحاظ فرآیند تولید
ناودانـی‌ها را ازلحاظ فرآیند تولید به 3 دسته‌ی کلی می‌توان تقسیم کرد که به شرح زیر است:
  1. پرسی
  2. فابریک
  3. نورد گرم و سرد
پرسی
که شکل دهی آن به صورت پرس بوده و تولید آن توسط دستگاه رول فرمینگ انجام می شود و در نهایت محصول نهایی به شکل U در می آید.
فابریک
که از همان ابتدای کار به همان شکل U بوده؛ اما با زاویه های داخلی تیز و قائم تولید می شود.
نورد گرم و سرد
محصول گالوانیزه بوده که در آن آلیاژ هایی همچون فولاد و روی به کار رفته و باعث افزایش عمر آن ها می شود. درصد به کارگیری آلیاژهای مختلف، در تعیین قیمت و وزن ناودانی موثر هستند و تولید آن از طریق نورد گرم و سرد (Hot and cold roll) انجام می گیرد.
انواع ناودانی از لحاظ ظاهر
  1. ساده
  2. مشبک
1.ساده
بیشتر در طراحی کولر ها کاربرد داشته و برای ساخت آن در صنایع ساختمانی و صنعتی از ورق گرم استفاده می شود. اما در مواردی دیگر اگر بخواهند نوع گالوانیزه شده ی آن را تهیه کنند، با توجه به نیازهای متعدد به دو صورت سرد و گرم این کار انجام پذیر است.در خصوص سایز و اندازه ی  نیز باید گفت که این نوع از پروفیل ها در پنج بعد 8، 10، 12، 14 و 16 در دسترس هستند. ارتفاع این نوع از ناودانی ها نیز بین 30 تا 400 میلی متر قابل تغییر بوده که طبیعتا این موضوع در تعیین قیمت ناودانیها بی تاثیر نیست.
2.مشبک
با توجه به نیاز و نحوه ی بکارگیری در ساختار آن ها از ورق های گالوانیزه شده (به دو صورت گرم و سرد) استفاده شده است و بیشتر در قفسه بندی، ساختمان های سبک و… کاربرد دارند.
معرفی ناودانی های معروف
ناودانی آلومینیومی
از جمله کاربرد های معروف ناودانی، آن هم با توجه به مقاومت و استحکام بالا و پایداری در برابر زنگ زدگی، می توان به: استفاده از آن ها در نمای ساختمان، کفی تریلی یا کامیون، قالب های فلزی، ساخت درب و پنجره ( که این نوع از پروفیل ها دارای دو شیار در دو طرف مقطع می باشند ) و دکوراسیون اشاره کرد.جهت پیاده سازی طرح های مدرن در نماهای ساختمانی، می توان ناودانی های آلومینیومی را نام برد. در واقع این زیرساز ها که سنگ بنای اصلی برای طراحی نمای ساختمان ها به شمار می روند، به استراکچرنما معروف بوده و شامل مقاطع مختلف و متنوع آن هم با توجه به نوع پوشش نما و سیستم نصب آن ها می باشند.
برای تولید ناودانیهای  آلومینیومی با کیفیت بالا، لازم است تا در ترکیبات آن ها از آلیاژهای مخصوصی استفاده شود و در خصوص انجام عملیات حرارتی آن ها نیز از محاسبات دقیق مهندسی استفاده شود.این نوع بر طبق استانداردهای آمریکایی تولید شده و جزء سری 6000 محسوب می شوند. ناودانیهای آلومینیومی مقاومت بالایی در برابر خوردگی و حرارت داشته و با توجه به آنکه سبک می باشند، قابلیت جوش پذیری بالایی نیز دارند.در خصوص ابعاد این محصول نیز باید گفت که سایز مقطع این نوع از پروفیل می تواند از 8*8 تا 100*100 میلی متر متغیر باشد.
ناودانی استیلی
در خصوص این نوع از پروفیل باید گفت که از جمله ناودانیهای پرکاربرد در صنعت و ساختمان سازی بوده و به صورت سطح مقطع U شکل قابل دسترس و استفاده می باشد.در مورد انواع ناودانی استیلی نیز باید گفت که: این نوع از پروفیل به دو صورت ساده و مشبک برای مصرف کنندگان عرضه می شود.

اندازه‌گذاری
ملاک نام‌گذاری ارتفاع بال‌های آن است و این عدد به سانتی‌متر بیان می‌شود. یعنی اگر ارتفاع بال‌های یک ناودانی8 سانتی‌متر باشد، آن را به ناودانی8 می‌شناسند.و دارای مقاطع مختلفی هستند که در زیر به آن ها اشاره می کنیم:
UNP 30×15, UNP 30 , UNP 40×20, UNP 40 , UNP 50×۲۵ , UNP 50 , UNP 60
UNP 65 , UNP 80 , UNP 100 , UNP 120 , UNP 140 , UNP 160 , UNP 180
UNP 200 , UNP 220 , UNP 240 , UNP 260 , UNP 280 , UNP 300 , UNP 320
UNP 350 , UNP 380 , UNP 400
